コラム144 VDRに記録されている航跡を描く

 ここではコラム143で述べたVDRの航跡記録を平面直角座標で示す一方法を示そう。
 VDRまたはGPSに記録されている緯経度の航跡記録が分かっている場合、メートル
の精度で各位置間の方位と距離を計算するには厳密な航程線の解によって求めるのが正し
いやりかたである。
 厳密な計算方法はコラム104の「航程線の厳密解」で説明している。これからプログ
ラムを組めば、計算精度はミリメートルであり、パソコンの画面に航跡を自動描画するこ
とができる。
 しかし、実際に航跡を再現する必要があるのは衝突地点から、せいぜい数海里の範囲で

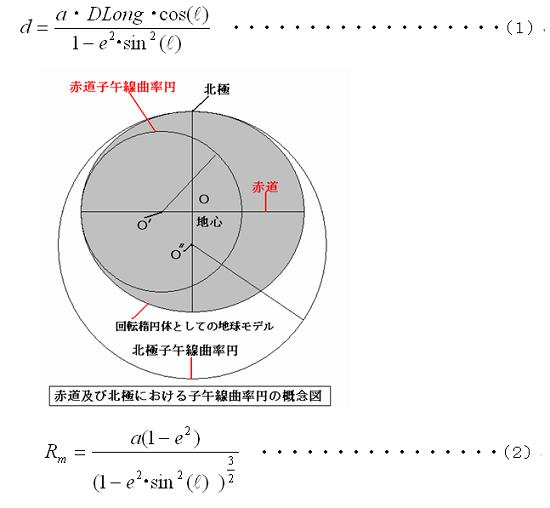

あるから、1ないし2メートル程度の誤差を許容するなら、衝突地点における緯度1分の
実長を次式2で、経度1分の実長(メートル)は次式1で計算し、緯度及び経度の差から
航跡を描くことができる。実用的にはこの手法で必要十分であろう。
 1式でDlongはラジアンであって、各式でaは地球長半径の6378137である。
 eは6.69438002301193E−03の値を採る。
 結果はメートルで求められる。緯度1分の実長は式2で求めた値にsinの1分である
0.0002908882046を乗じなければならない。
 手計算では面倒であるから日本近海における緯度6分毎の緯度1分及び経度1分の実長
(メートル、日本測地系2000)を示しておこう。
 直接表値が求められない時は補間する。補間は電卓レベルで計算できる。
 次に、図のスケールを決めて、原点を適当に決める。衝突位置を原点とし、各位置の緯度
及び経度の差からX座標(経度)及びY座標(緯度)の実長を図上に採ればよい。
 もちろん、プログラムを組めば緯度経度の値をデータとして、自動描画することができる。
 衝突時刻における緯度経度が分かれば、GPSのアンテナ位置から衝突箇所までの方位
と距離によって衝突箇所(第一着力点)の緯度経度を求めることができる。
 付近の灯台や三角点の位置が分かれば、それも図に示しておけばいい。航路標識の位置
は秒までの精度で公示されているが、秒の少数以下での精密位置を知りたければ、海上保
安庁海洋情報部でデータを入手することができるだろう。
 航路標識や三角点からの方位と距離も同様にして求めることができる。

緯度(度)    緯度1分の長さ(メートル)  経度1分の長さ(メートル)
27.00    1846.725       1654.248
27.10    1846.752       1652.782
27.20    1846.778       1651.312
27.30    1846.804       1649.836
27.40    1846.831       1648.355
27.50    1846.857       1646.869
27.60    1846.883       1645.378
27.70    1846.910       1643.882
27.80    1846.937       1642.381
27.90    1846.964       1640.875
28.00    1846.991       1639.364
28.10    1847.018       1637.849
28.20    1847.045       1636.328
28.30    1847.072       1634.802
28.40    1847.099       1633.271
28.50    1847.126       1631.735
28.60    1847.153       1630.194
28.70    1847.180       1628.649
28.80    1847.208       1627.098
28.90    1847.235       1625.542
29.00    1847.263       1623.982
29.10    1847.290       1622.416
29.20    1847.318       1620.846
29.30    1847.345       1619.270
29.40    1847.373       1617.690
29.50    1847.401       1616.105
29.60    1847.429       1614.515
29.70    1847.457       1612.919
29.80    1847.485       1611.319
29.90    1847.513       1609.715
30.00    1847.541       1608.105
30.10    1847.569       1606.490
30.20    1847.597       1604.870
30.30    1847.625       1603.246
30.40    1847.653       1601.616
30.50    1847.682       1599.982
30.60    1847.710       1598.343
30.70    1847.739       1596.699
30.80    1847.767       1595.050
30.90    1847.796       1593.396
31.00    1847.824       1591.738
31.10    1847.853       1590.074
31.20    1847.882       1588.406
31.30    1847.911       1586.733
31.40    1847.939       1585.055
31.50    1847.968       1583.372
31.60    1847.997       1581.684
31.70    1848.026       1579.992
31.80    1848.055       1578.295
31.90    1848.084       1576.593
32.00    1848.113       1574.886
32.10    1848.143       1573.174
32.20    1848.172       1571.458
32.30    1848.201       1569.736
32.40    1848.231       1568.010
32.50    1848.260       1566.279
32.60    1848.289       1564.544
32.70    1848.319       1562.803
32.80    1848.348       1561.058
32.90    1848.380       1559.308
33.00    1848.408       1557.554
33.10    1848.437       1555.794
33.20    1848.467       1554.030
33.30    1848.497       1552.261
33.40    1848.527       1550.487
33.50    1848.556       1548.709
33.60    1848.586       1546.926
33.70    1848.616       1545.138
33.80    1848.646       1543.346
33.90    1848.676       1541.548
34.00    1848.706       1539.746
34.10    1848.737       1537.940
34.20    1848.767       1536.128
34.30    1848.797       1534.312
34.40    1848.827       1532.492
34.50    1848.857       1530.666
34.60    1848.888       1528.836
34.70    1848.918       1527.002
34.80    1848.949       1525.162
34.90    1848.979       1523.318
35.00    1849.010       1521.469
35.10    1849.040       1519.616
35.20    1849.071       1517.758
35.30    1849.101       1515.896
35.40    1849.132       1514.028
35.50    1849.163       1512.157
35.60    1849.193       1510.280
35.70    1849.240       1508.399
35.80    1849.255       1506.503
35.90    1849.286       1504.623
36.00    1849.317       1502.728
36.10    1849.348       1500.829
36.20    1849.379       1498.925
36.30    1849.409       1497.016
36.40    1849.441       1495.103
36.50    1849.472       1493.185
36.60    1849.503       1491.263
36.70    1849.534       1489.336
36.80    1849.565       1487.404
36.90    1849.596       1485.468
37.00    1849.627       1483.528
37.10    1849.659       1481.583
37.20    1849.690       1479.633
37.30    1849.721       1477.679
37.40    1849.753       1475.721
37.50    1849.784       1473.757
37.60    1849.815       1471.790
37.70    1849.847       1469.818
37.80    1849.878       1467.841
37.90    1849.910       1465.860
38.00    1849.941       1463.874
38.10    1849.973       1461.884
38.20    1850.004       1459.890
38.30    1850.036       1457.891
38.40    1850.068       1455.883
38.50    1850.099       1453.879
38.60    1850.131       1451.867
38.70    1850.163       1449.850
38.80    1850.194       1447.829
38.90    1850.226       1445.803
39.00    1850.258       1443.773
39.10    1850.290       1441.739
39.20    1850.322       1439.700
39.30    1850.354       1437.657
39.40    1850.385       1435.609
39.50    1850.417       1433.557
39.60    1850.449       1431.501
39.70    1850.481       1429.440
39.80    1850.513       1427.374
39.90    1850.545       1425.305
40.00    1850.577       1423.231
40.10    1850.609       1421.153
40.20    1850.641       1419.070
40.30    1850.673       1416.983
40.40    1850.705       1414.892
40.50    1850.738       1412.796
40.60    1850.770       1410.696
40.70    1850.802       1408.592
40.80    1850.834       1406.483
40.90    1850.866       1404.370
41.00    1850.898       1402.253
41.10    1850.931       1400.132
41.20    1850.963       1398.006
41.30    1850.995       1395.876
41.40    1851.027       1393.741
41.50    1851.060       1391.603
41.60    1851.092       1389.460
41.70    1851.124       1387.313
41.80    1851.157       1385.161
41.90    1851.189       1383.006
42.00    1851.221       1380.846
42.10    1851.254       1378.682
42.20    1851.286       1376.514
42.30    1851.319       1374.341
42.40    1851.351       1372.164
42.50    1851.383       1369.984
42.60    1851.416       1367.798
42.70    1851.448       1365.609
42.80    1851.481       1363.416
42.90    1851.513       1361.218
43.00    1851.546       1359.016
43.10    1851.578       1356.810
43.20    1851.611       1354.600
43.30    1851.643       1352.386
43.40    1851.676       1350.167
43.50    1851.708       1347.945
43.60    1851.741       1345.718
43.70    1851.773        1343.487
43.80    1851.806       1341.252
43.90    1851.838       1339.013
44.00    1851.871       1336.770
44.10    1851.903       1334.523
44.20    1851.936       1332.271
44.30    1851.968       1330.016
44.40    1852.001       1327.756
44.50    1852.033       1325.493
44.60    1852.066       1323.225
44.70    1852.099       1320.954
44.80    1852.213       1318.678
44.90    1852.164       1316.398
45.00    1852.196       1314.114
45.10    1852.229       1311.826
45.20    1852.261       1309.534
45.30    1852.294       1307.238
45.40    1852.327       1304.938
45.50    1852.359       1302.634
45.60    1852.392       1300.326
45.70    1852.424       1298.015
45.80    1852.457       1295.699
45.90    1852.489       1293.379
46.00    1852.522       1291.055

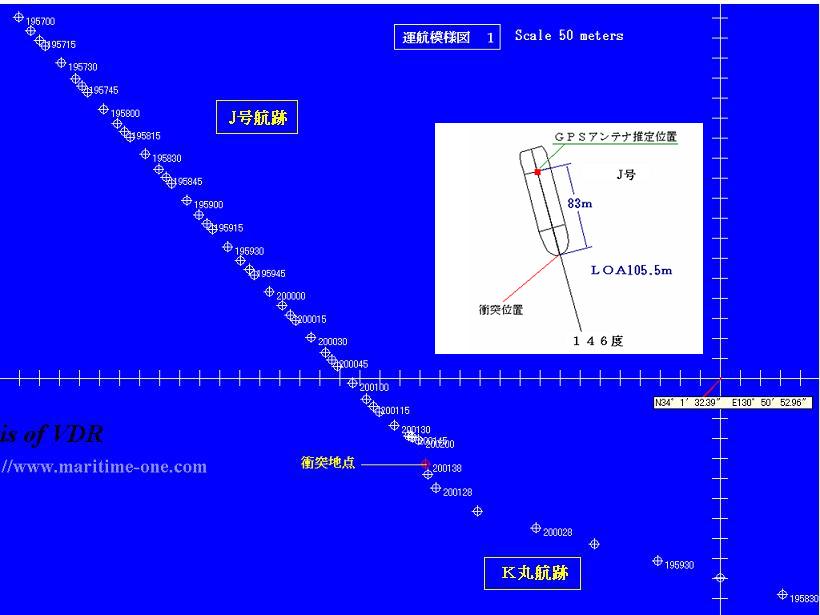

 次図はコラム143の航跡を描いたものである。この図においては衝突時の
方位を165度としているので、衝突時の船首方向を146度と認めて求められた
裁決が示す衝突地点とは若干異なっている。
 裁決の認定した地点の方が正しいのは勿論である。K丸の航跡は推定である。
